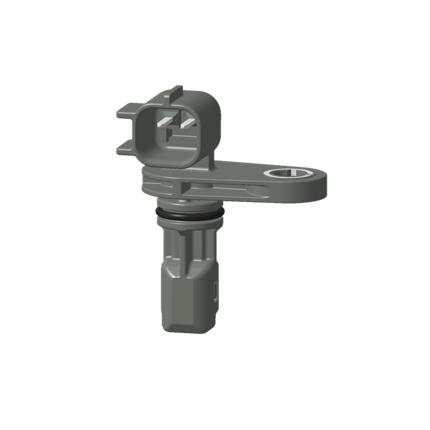

eRSS

Elektromotoren Rotorgeschwindigkeitssensor

Der eRSS ist ein eigenständiger, kontaktloser und aktiver Sensor, der die Geschwindigkeit und Richtung eines asynchronen Motors anhand der Rotation des ferromagnetischen Gegenstücks auswertet.

Der eRSS ist ein eigenständiger, kontaktloser und aktiver Sensor, der die Geschwindigkeit und Richtung eines asynchronen Motors anhand der Rotation des ferromagnetischen Gegenstücks am Ende der Rotorwelle auswertet. Das Geschwindigkeitssignal wird benötigt, um das Drehmoment der asynchronen Motoren durch das Motorsteuergerät zu steuern.

Vorteile & Funktionen

Einfache Signalerfassung / sendet Informationen zur Geschwindigkeit mit hoher Genauigkeit direkt an die Motorsteuerung
Niedriger Stromverbrauch
Einfache Störungsfilterung auf dem Signal
Standardardisiertes ferromagnetisches Signalrad
Sensorauflösung anpassbar an Kundenanforderung
Unabhängig von der Anzahl der Pol-Paare im Motor
ASIL B (ASIL D auf Wunsch möglich)
Frei von Seltenen Erden (keine Abhängigkeit von der Lieferkette)
Kostengünstiges, attraktives Konzept (Ferritmagnet und 2-Kabel-Ausgangssignal)
Geringes Gewicht

Technische Informationen

Magnetisches Differentialsensorprinzip

Inkrementalausgang mit konfigurierbaren Impulslängen

2-adriger Kabelausgang mit 3 Stromstärken

optionale Warnungs- und Stillstandsimpulse

reguliert 4 – 24,5 V

Versorgungsspannung

2.0 mm

Maximaler Luftspalt

0 bis 16kHz, erweitert auf 40 kHz mit 2 Impulsen pro Periode

Geschwindigkeitsbereich

-40 °C bis 150 °C

Temperaturbereich
